Pack complet motorisation portail coulissant RANGER C300

SKU : PAC-000166

613 € 559 €

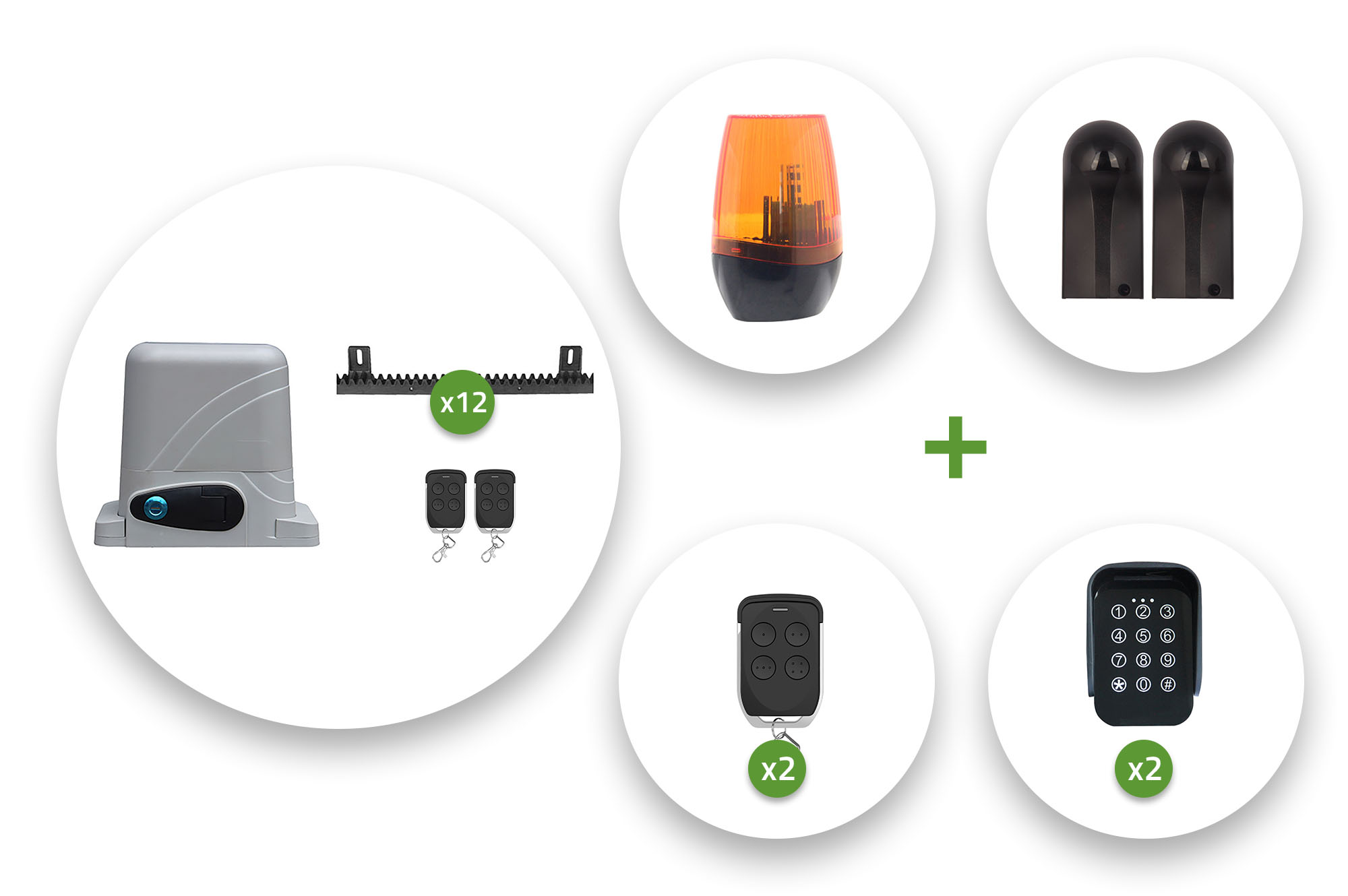

Ce pack contient :
Moteur coulissant RANGER C300 (230V)
Poids maximum du portail : 300kg
2 télécommandes, 2 photocellules,
2 digicodes, 1 feu clignotant

Victime de son succès !

M'alerter

Informez-moi du retour en stock de ce produit.

Caractéristiques techniques

Motorisation de portail coulissant RANGER C300

Type de mécanisme

Coulissant

Compatible pour portails

Aluminium, pvc, bois, fer

Puissance

230 volt

Tension d'alimentation

220VAC±10%/110VAC±10% volt

Puissance absorbée

250 watts

Ampérage

Poussée nominale de fonctionnement

1090 Nm

Poussée maximum

1100 Nm

Vitesse de rotation du pignon en tours par minute

1400

Motorisation de portail coulissant RANGER C300

Type de mécanisme

Coulissant

Compatible pour portails

Aluminium, pvc, bois, fer

Puissance

230 volt

Tension d'alimentation

220VAC±10%/110VAC±10% volt

Puissance absorbée

250 watts

Ampérage

Poussée nominale de fonctionnement

1090 Nm

Poussée maximum

1100 Nm

Vitesse de rotation du pignon en tours par minute

1400

Vitesse d'ouverture / fermeture en mètres par minute

12m/min

Temps d'ouverture pour un portail de 3m

15 s

Poids du portail jusqu'à

300 kg

Protection contre la pluie

IP55

Température de fonctionnement

-25°C à +55°C

Ouverture droite vers gauche

Oui

Ouverture gauche vers droite

Oui

Capteurs de fin de course mangétique

Oui

Capteurs de fin de course mecanique à ressort

Non

Matière du pignon

Nylon

Nombre de dents du pignon

Fermeture programmable automatiquement après ouverture

Oui

Déverrouillage manuel

Oui

Mode copropriété

Oui

Détection d'obstacle

Oui

Compatible Photocellule

Oui

Compatible feu clignotant

Oui

Compatible batterie externe

Non

Compatible clavier à touche

Oui

Compatible serrure à clef

Oui

Ouverture / fermeture progressive

Oui

Réglage de la vitesse d'ouverture et de fermeture

Oui

Nombre maximum de télécommandes associables

Nombre de télécommandes incluses

Nombre de touches des télécommandes

Crémaillere en nylon incluse

Oui

Notice / visserie incluse

Oui

Photocellules infrarouges incluses x2

Non

Lampe clignotante à LED incluse

Non

Poids brut

7 kg

Ouverture partielle piéton

Oui

Garantie Légale

2 ans

Eligibilité Extension de garantie 5 ans

Non

Eligibilité Extension de garantie 10 ans

Non

Temps de montage

4 h

Nombre de personnes conseillé pour le montage

Notice de montage

Oui

Accessoires de fixation fournis

Oui

Poids du colis n°1

12,8 kg

Digicode pour motorisation de portail TOUCH

Poids du colis n°2

0,055 kg

Feu clignotant à LED pour motorisation de portail FLASH

Poids du colis n°3

0,05 kg

2 photocellules pour motorisation de portail PHOTOCELL

Poids du colis n°4

0,2 kg

Télécommande pour motorisation de portail CLICK

Poids du colis n°5

0,04 kg

Description

Ce pack contient :
Moteur coulissant RANGER C300 (230V)
Poids maximum du portail : 300kg
2 télécommandes, 2 photocellules,
2 digicodes, 1 feu clignotant

Motorisation de portail coulissant RANGER C300

Le moteur pour portail coulissant RANGER C300 est destiné aux utilisateurs souhaitant motoriser leur portail coulissant afin d'automatiser son ouverture et sa fermeture. Il …

Motorisation de portail coulissant RANGER C300

Le moteur pour portail coulissant RANGER C300 est destiné aux utilisateurs souhaitant motoriser leur portail coulissant afin d'automatiser son ouverture et sa fermeture. Il vous permet ainsi de transformer votre portail en portail électrique coulissant.
Ce moteur à crémaillère est adapté pour tous types de portails coulissants pouvant être motorisés.
Que ce soit pour un portail coulissant PVC, Bois, aluminium ou fer, cet automatisme peut être installé pour tous les modèles dont le poids est inférieur à 300kg.

Voici les principales caractéristiques techniques de la motorisation :

Tension du moteur : 230v – 250W
Puissance d’entrée : 220VAC±10%/110VAC±10%
Fréquence : 50Hz/60Hz Module d’engrenage : M4 Z=16 dents
Couple de sortie : 30.0 Nm
Vitesse de rotation nominale : 14000 tours par minutes
Poids maximum du portail : 300kg sur terrain plat.
Buttée début et fin de course magnétiques
Température de l’environnement : -25°C ~ +55°C
Classe de protection : IP55
Vitesse d’ouverture = 12 mètres par minutes environ
Effort maximum 1100N
Crémaillère en Nylon.
Carte de contrôle incluse dans la motorisation.

Accessoires inclus :

- 2 télécommandes à 4 touches avec clapet de protection. Les piles sont incluses.
- Crémaillère en nylon (4m – 12 morceaux de 33cm)
- manuel d’installation et de paramétrage
- 2 clef de déverrouillage rapide en cas de coupure d’électricité

Accessoires non inclus avec la motorisation C300:

La visserie pour fixer la crémaillère sur le portail. Cette visserie doit être adaptée à chaque type de portail et est fonction de l’épaisseur de votre portail.
Pour les portails Casanoov coulissants nous vous conseillons de fixer vos sections de crémaillère avec des rivets aveugles de type Rivkle d’une longueur comprise entre 8 et 12mm. Le support de fixation devra se positionner sur les montant bas du portails prévus à cet effet. Pour 4m linéaire de crémaillère il faut compter 24 points de fixation.
La motorisation ne peut pas être reliée à une batterie de secours. En cas de panne électrique un déverrouillage manuel avec 2 clefs est possible. Cela débraye le pignon de sortie du moteur et vous permet de manipuler votre portail librement.
La lampe flash et photocellules ne sont pas inclus.

Fonctionnalités de la motorisation RANGER C300 :

- Ouverture selon votre choix : gauche à droite (mode usine) ou droite à gauche.
- Fermeture automatique : après ouverture le portail se refermera automatiquement après 0 secondes, 10 /30 ou 60 secondes selon votre choix.
- Mode Piéton : le portail ne s’ouvre que partiellement puis se referme sous 0 / 5 / 10 ou 30 secondes.
- Mode copropriété : ce mode permet de réduire les paramétrages et de configurer jusqu’à 50 télécommandes. Chaque télécommande pilotera : bouton 1 ouverture du portail, bouton 2 arrêt du portail, bouton 3 fermeture du portail et bouton 4 mode piéton. Chaque télécommande aura le même fonctionnement.
- Réglage de la sensibilité d’ouverture et de fermeture : en fonction de votre environnement vous pourrez régler la puissance d’ouverture et de fermeture
- Déverrouillage manuel du portail. Grace au clef fournies vous pouvez débrayer l’ouverture de votre portail et le manipuler manuellement.
- Auto-stop. Le portail s’arrêt s’il rencontre un obstacle

Vous pouvez associer cette motorisation avec des photocellules, une lampe flash et un bouton poussoir d’ouverture. Veillez à bien vérifier la compatibilité électrique (tension en Volts) de vos accessoires existants s’ils ne proviennent pas de notre site. Tous nos accessoires sont compatibles avec toutes nos motorisations.

Conseils d'installation :

Pour raccorder et paramétrer avec succès votre motorisation procéder par étape et vérifier entre chaque étape le bon fonctionnement de votre motorisation. Si vous associez des accessoires à votre motorisation C300 vérifier à chaque fois que votre motorisation est en ordre de fonctionnement. Enfin veillez à faire un câblage propre de votre raccordement électrique. Cela vous aidera dans la manipulation de votre installation et permet d’éviter les fuites électriques.
Notre équipe technique Casanoov est là pour vous assister en cas de besoin.

Digicode pour motorisation de portail TOUCH

Le digicode TOUCH peut être installé sur n’importe quelle motorisation de portail coulissant ou battant.
L’écran tactile et rétroéclairé offre un design contemporain.
L’installation et la programmation est simple à paramétrer (voir la notice).

Caractéristiques techniques :
- Alimentation électrique : DC 6V - 4pcs AAA 1,5v pile sèche
- Courant de veille : 18uA (mode veille), 6mA ( mode travail).
- Courant de travail : 28mA (mode de travail).
- Voyant lumineux à 3 LED : Rouge, Vert, Bleu.
- 2 canaux RF 433MHZ en transmission
- Résistant aux intempéries

Informations complémentaires :
- Clavier tactile : 1-9, *, 0, #.
- Indication de pile faible : Si la batterie est faible, le clavier émet un bip après chaque transmission de signal.
- Alarme anti-vandalisme. Lorsque le clavier est démonté illégalement, le buzzer émet un "bip" d'alerte.
- Code PIN de l'installateur à 4 chiffres et code PIN de l'utilisateur à 4 chiffres.
- Fonction d'apprentissage de code RF : peut apprendre le code fixe couramment utilisé, le code roulant HCS301.
- Code pin brouillé.
- Buzzer du clavier activé/désactivé.
- Allumage et extinction du rétro-éclairage du clavier.
- Verrouillage de sécurité du clavier.
- Réglage d'usine par défaut

Feu clignotant à LED pour motorisation de portail FLASH

Le feu de signalisation FLASH se branche à votre motorisation de portail battant ou coulissant afin d’indiquer l’ouverture et la fermeture de votre portail automatique.

Informations et caractéristiques techniques :
- Ampoule : LED
- Tension de fonctionnement 12-265 VAC/DC
- Capacité de chargement < 3 W
- Fréquence de clignotement 1 HZ
- Température de fonctionnement -20°C ~ +60°C
- Niveau IP IP54

2 photocellules pour motorisation de portail PHOTOCELL

Ce lot de 2 photocellules infrarouge FLASH se branche à votre motorisation de portail battant ou coulissant afin de détecter le passage de véhicules ou de piétons dans l’intervalle de votre portail électrique.

Il s’adapte à toutes les motorisations.

Ces photocellules pour portails automatique sont dotés d’un filtre anti-reflet de 50000 lux.

Télécommande pour motorisation de portail CLICK

La télécommande est compatible pour toutes les motorisation de portail battant ou coulissant.
Résiste aux interférences.
Fréquence 433.92 MHz.
Le capot noir est coulissant. Il permet de cacher les touches de la télécommande et d'éviter d'appuyer dessus par inadvertance.
Boitier étanche.
Pile 12 V.
Température de fonctionnement : -20° - +60°.
Dimensions: 54.5 mm X 30 mm X 13 mm.
